Applications
Le VIBROSTORE 100E (VST-100E) est un appareil portatif, robuste et d’utilisation simple pour la surveillance et l’analyse des vibrations sur les machines semi-critiques et de petite à moyenne taille. Il affiche les niveaux de vibrations.
Par ailleurs, le VST-100E exécute aussi des fonctions basiques d’analyse de vibrations à l’aide de la vitesse de rotation de la machine, qui permettront d’aider en combinaison avec d’autres mesures de confirmation à diagnostiquer des défauts telles que déséquilibre, désalignement et jeu.
De plus, le VIBROSTORE 100E est approuvé pour une utilisation en « environnement à risques d’explosions », conformément à la directive ATEX.
De façon générale, le système est conçu pour mesurer les vibrations des équipements (comme les pompes, les moteurs, les ventilateurs et les roulements). L’appareil affiche des tracés de fréquence des vibrations et permet de surveiller leur intensité ainsi que l’état des roulements. Toutes les mesures sont collectées par le VST-100E et peuvent être affichées, 3 secondes après, d’une simple pression sur une touche.
Le puissant logiciel ReO permet d’exporter les données de mesure collectées et de les utiliser à des fins d’analyses et de calculs plus approfondis. ReO permet d’afficher des tracés et des graphiques pertinents afin d’identifier et d’analyser efficacement les problèmes liés aux vibrations sur les machines en rotation.
Description
Les valeurs d’affichages du VST-100E

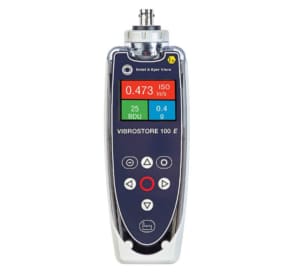

Lorsqu’une mesure est effectuée, l’écran principal fournit une vue d’ensemble de l’état des vibrations de la machine.
Les trois valeurs qui s’affichent sur l’écran des valeurs de mesure lecture sont :
- la valeur ISO (vitesse vibratoire en mm/s ou in/s)
- le bruit de roulement en BDU (Bearing Damage Unit)
- l’accélération vibratoire (en g)
L’écran affiche le niveau de vibration de la vitesse de rotation saisie pour la machine, qui s’affiche sous les trois barre-graphes et permet de faire un diagnostic (déséquilibre, désalignement, jeu).
- Valeur ISO (mm/s)
La valeur ISO (en mm/s ou in/s) est la valeur efficace de la vitesse vibratoire calculée dans la bande de fréquence de 10 Hz (600 RPM) à 1 kHz (60.000 RPM) ou de 2 Hz (120 RPM) a 1 kHz (60.000 RPM) selon la norme ISO1. Le VST-100E sélectionne automatiquement la bande de fréquence correcte en fonction de la vitesse de rotation d’arbre.
- Bruit de roulement (BDU)
À gauche en dessous de la valeur ISO, la valeur correspondant au bruit de roulement (vibrations à haute fréquence) est affichée en Bearing Damage Units (BDU), où 100 BDU correspondent à une vibration de 1 gRMS mesurée dans la bande de fréquence entre 1 kHz et 10 kHz. C’est un indicateur de la dégradation du roulement. Plus la valeur est élevée, plus le défaut du roulement est important.
En règle générale, une vibration à haute fréquence de 1 g (100 BDU) est considérée comme un niveau relativement élevé de bruit de roulement et peut donc être une indication de roulement endommagé. Il peut donc s’avérer utile de considérer la valeur de bruit du roulement comme un équivalent très approximatif du « pourcentage » d’usure du roulement.
- Accélération vibratoire (en g)
Il s’agit de la valeur de vibration de l’accélération en g (RMS) d’un signal filtré par bande. Cette bande globale s’étend de 10 Hz à 10 kHz.
Cette valeur de mesure est affichée en g (accélération de la pesanteur à la surface de la Terre, avec 1 g = 9,81 m/s2).
La station d’acccueil du VST-100E

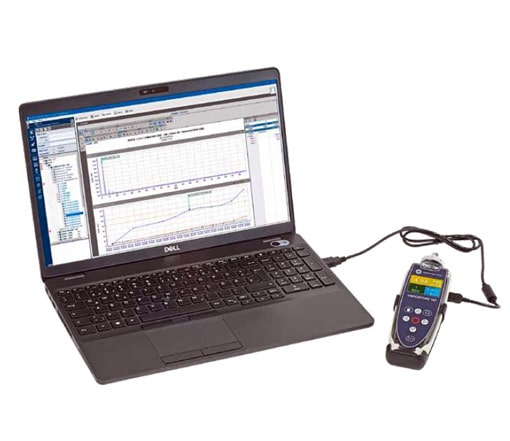

Le VST-100E communique avec la station d’accueil via un port USB.

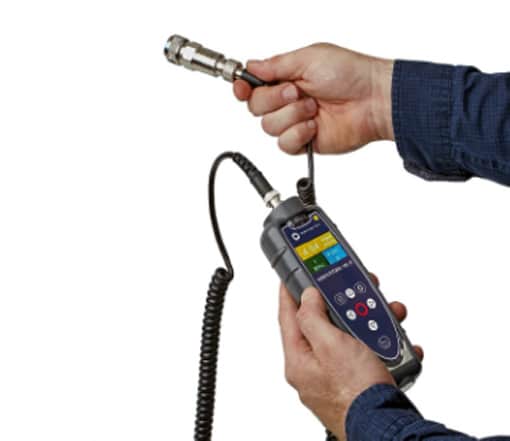

En outre, le VST-100E est livré dans son étui de transport, avec un capteur d’accélération, avec un magnet pour les surfaces incurvées, avec une station d’accueil, un câble USB et le câble pour prendre les mesures.
Le logiciel ReO

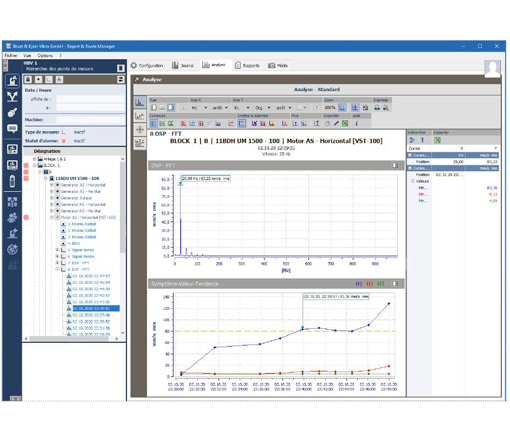

ReO est un logiciel PC qui permet à l’utilisateur de visualiser les tendances des valeurs de mesure de vibration enregistrées avec le VST-100E de manière à pouvoir faire des prédictions sur l’état de la machine, également d’analyser les mesures spectrales, et de faire des rapports.
Ainsi, ce logiciel ReO peut être utilisé pour afficher les données de vibration de différentes manières : sous forme de spectres de fréquences, de graphes de bruit de roulement et de tendance ISO ou de diagrammes en cascade.
Fonctionnalités
- Prix compétitif
- Utilisation possible d’une seule main
- Léger, mais robuste et fiable pour une utilisation sur le terrain (choisissez entre un manchon de protection en caoutchouc ou un support avec clip ceinture)
- Utilisation et réglages faciles et intuitifs
- Convient au personnel de tous niveaux d’expertise
- Affichage codé par feux tricolores
- Valeurs de vibration selon ISO 10816
- Fournit une indication des défauts de machine les plus courants : déséquilibre, désalignement, jeu
- Spectres de résolution jusqu’à 800 lignes avec zoom et curseur pour l’analyse des mesures
- Capteur Vibro B&K préréglé et de haute qualité inclus
- Logiciel portable de gestion de rapports et d’itinéraires, optimisé pour une utilisation avec VIBROSTORE 100/100E ; transfert de données via port USB
- Livré emballé dans un étui prêt à l’emploi
