Capteurs de vitesse ou vélocimètres

Capteurs de vibrations de vitesse (ou vélocimètres)

Garantie Woodward

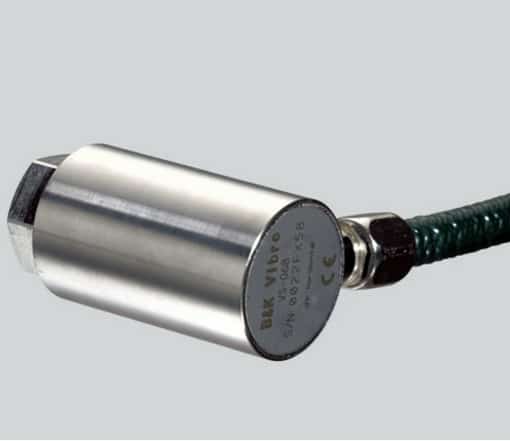

Cliquez sur l’image pour l’agrandir

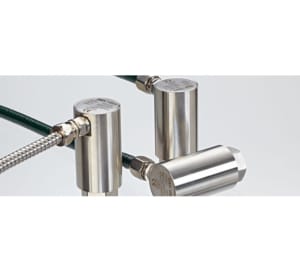

Capteurs de vibrations de vitesse (ou vélocimètres)
Application : turbines vapeur, gaz, hydrauliques
Application : moteurs diesel, gaz
Application : compresseurs

Applications

Les capteurs de vitesse vibratoire Brüel & Kjær Vibro (ou Vélocimètres) fonctionnent selon le principe électrodynamique et servent à mesurer la vibration absolue de palier des machines.

La vitesse est le taux de variation du déplacement par rapport au changement dans le temps. Elle est mesurée en mm/s ou en in/s.

Les capteurs de vitesse de Brüel & Kjær Vibro mesurent les vibrations mécaniques dans les machines rotatives, dans la gamme de fréquences de 1 Hz à 2 000 Hz. La gamme de produits de capteurs de vibrations de vitesse est vaste et vous vous trouverez la solution la mieux adaptée à votre application.

Les capteurs de vitesse sont utilisés dans les machines industrielles pour la mesure des

vibrations absolues du carter
vibrations absolues des roulements.

Solutions coordonnées de capteurs de vitesse

Les fréquences de résonance des capteurs de vitesse sont de 8 Hz ou 15 Hz en fonction de leurs différentes caractéristiques de construction. Grâce à la linéarisation électronique de la plage de fréquences respective, il est possible de mesurer également des vibrations qui se situent bien en dessous de ces fréquences de résonance avec une grande précision.

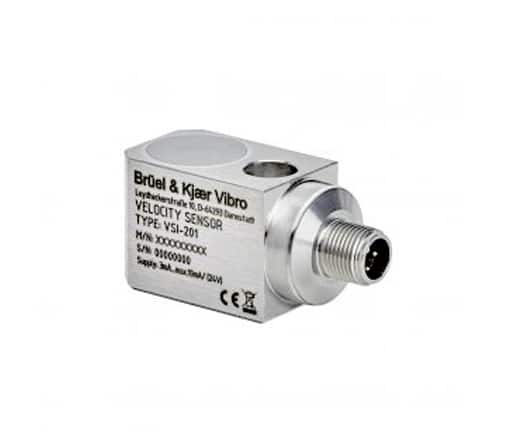

Les capteurs de vitesse VSI-1xx et VSI-2xx sont particulièrement adaptés aux mesures sur des machines à rotation lente. Ils couvrent un large éventail d’applications telles que la surveillance de turbines, de ventilateurs, de pompes et de générateurs, etc.

Description

Principe de fonctionnement :

Le boîtier du capteur est monté sur l’objet mesuré. L’aimant du capteur de vitesse est suspendu sur une membrane (ressort) qui se déplace à travers une bobine de fil. En raison de la vibration, la bobine de fil se déplace à travers le champ magnétique de l’aimant permanent et génère (induit) un signal de tension proportionnel à la vibration (vitesse).

Applications :

Vibration absolue du boîtier
En combinaison avec une mesure de déclenchement : mesure vectorielle (amplitude et phase)

Avantages :

Construction robuste
Haute sensibilité à basses fréquences
Signal de sortie élevé avec faible résistance interne
Montage simple
Aucune alimentation externe nécessaire

Exigences :

Limite de fréquence supérieure inférieure à 2 kHz
Fréquence de résonance à 8 Hz / 15 Hz ; linéarisation requise
Certains types sont montés verticalement, d’autres horizontalement
Relativement grand

Fonctionnalités

Sélection du capteur de vitesse adapté à l’application parmi une multitude de types différents pour
– les températures élevées
– les zones explosives et dangereuses et
– les applications sous-marines
Grande aptitude à l’utilisation industrielle grâce au boîtier en acier inoxydable :
– étanche à l’huile, à l’eau et à la poussière
– faible sensibilité aux facteurs perturbateurs
– adapté à l’utilisation dans un environnement chimiquement agressif
– faible sensibilité aux champs magnétiques externes grâce à une construction spéciale

Montage simple grâce au filetage central ainsi qu’aux accessoires d’installation techniquement adaptés, au câble et au conduit de protection

Connexion facile aux instruments de mesure car le capteur de vitesse actif ne nécessite pas d’alimentation et délivre une tension de sortie élevée avec une faible résistance interne.
