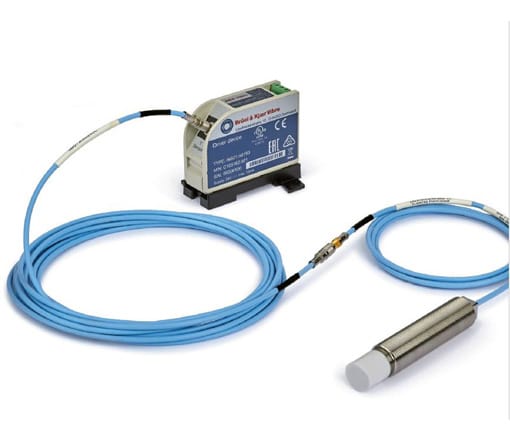

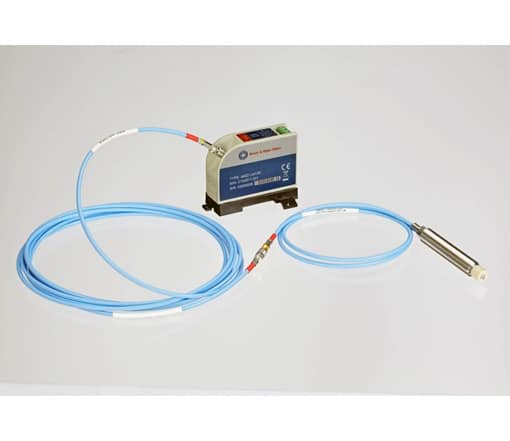

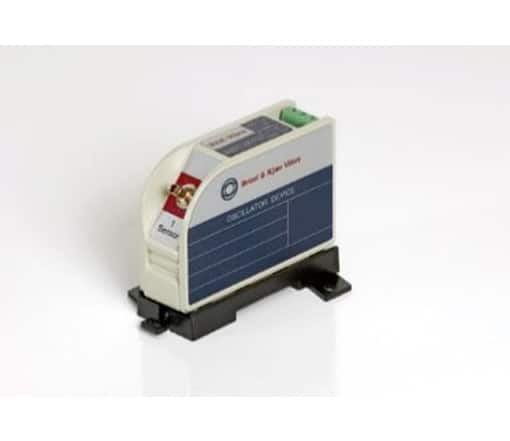

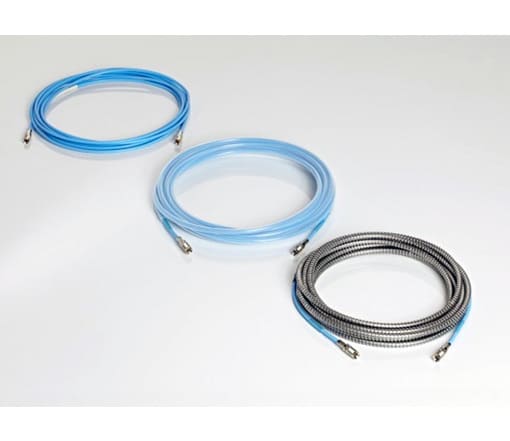

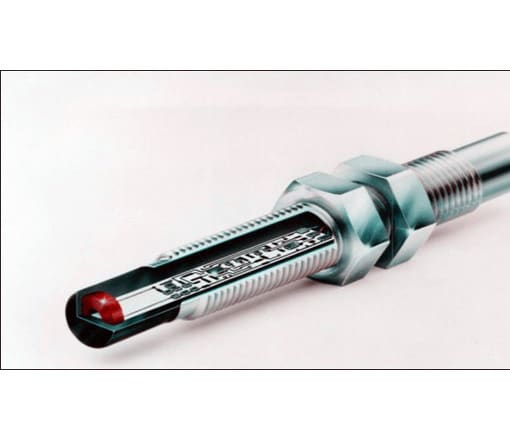

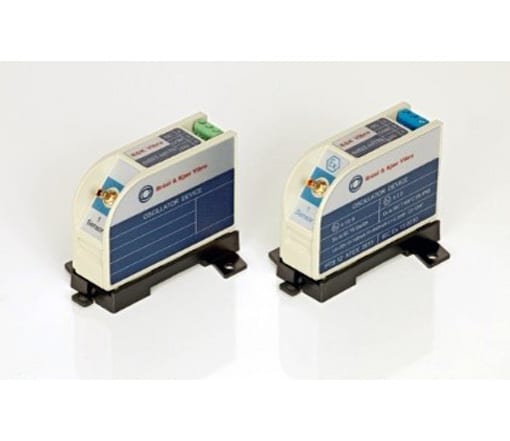

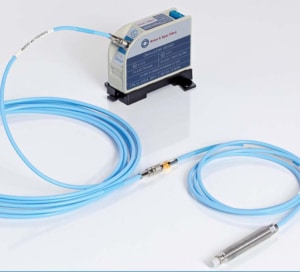

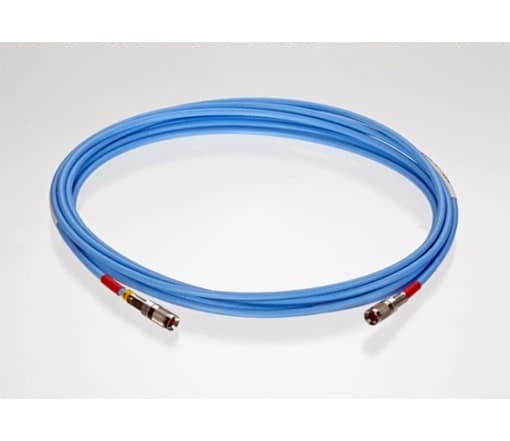

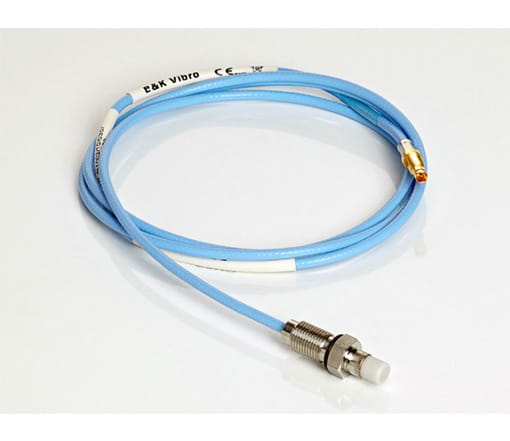

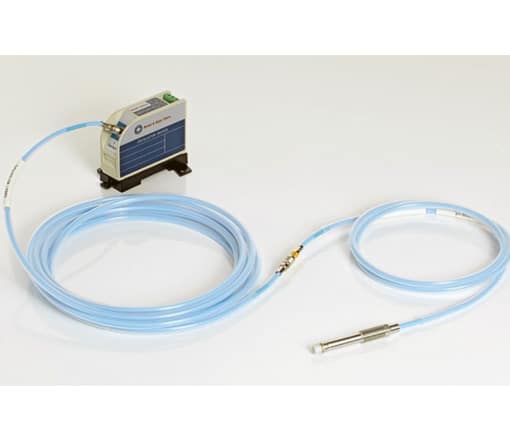

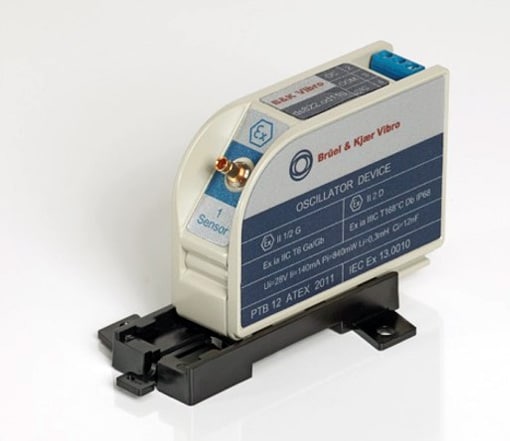

Les systèmes de capteurs de déplacement à courants de Foucault se composent d’un capteur de déplacement avec un câble intégré, d’un câble d’extension séparé en option et du pilote (oscillateur/démodulateur contenant le reste de l’électronique du système de capteur et constituant l’interface avec le système de surveillance). Chaque série est disponible en longueurs de système de 5 m et 10 m.

Nos systèmes et capteurs ECDS sont répartis dans les groupes suivants :

• Série ds821 – Convient aux applications standard (plages de mesure de 2 mm, 4 mm et 8 mm)
• Série ds822 – Pour une utilisation en environnements dangereux (ATEX, IECEx, EACEx, UL HazLoc) (plages de mesure de 2 mm et 4 mm)

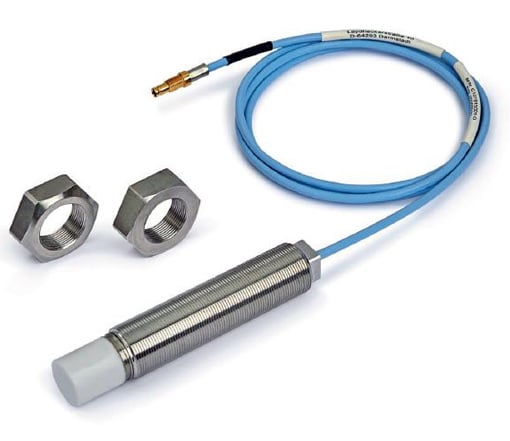

Série DS822 – ATEX

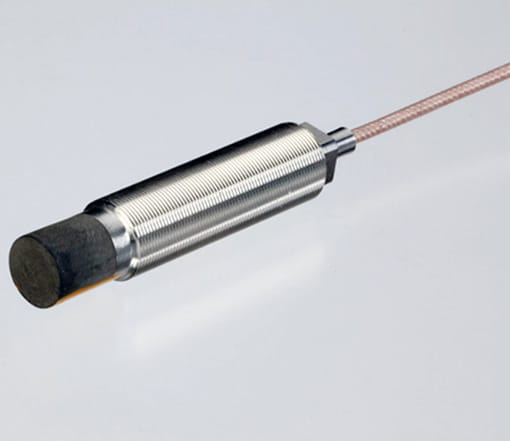

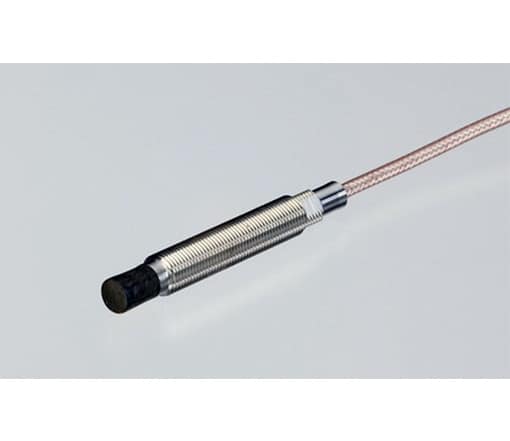

Les capteurs de déplacement sans contact homologués ATEX permettent de mesurer les vibrations relatives de l’arbre, le déplacement relatif de l’arbre, la vitesse du rotor, etc. Une surface de mesure métallique conductrice, de préférence en 42CrMo4, est indispensable.

La tension de sortie des capteurs, dans leur plage de mesure de déplacement, est directement proportionnelle à la distance entre la pointe du capteur et la surface de mesure. Les influences externes perturbatrices telles que les retours de terre, les effets de température et les influences diélectriques telles que le pétrole et le gaz, sont négligeables.

Il est possible d’effectuer le raccordement direct de câbles de signalisation jusqu’à 1000 m de long de l’armoire à borne jusqu’au système électronique. En outre, le capteur peut être remplacé sans qu’il soit nécessaire de l’étalonner de nouveau. Ce capteur de déplacement satisfait aux exigences de précision essentielles des normes API-670 et DIN-45670.
