Vanne Evolution III
Applications

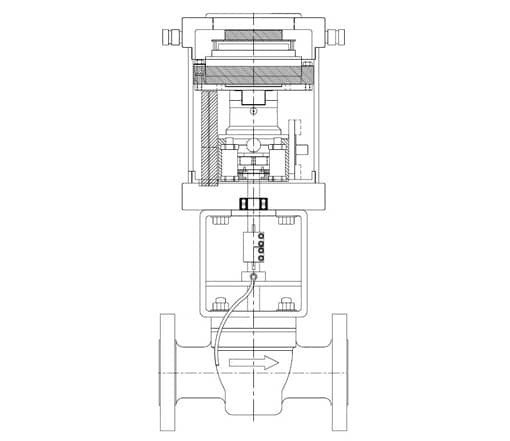

La vanne de régulation de carburant Evolution III (ou EVO III) est un ensemble mécatronique composé d’une vanne, d’un servomoteur de position et d’un régulateur de débit numérique avec instrumentation de pression redondante associée. En application, l’ensemble est monté entre des réducteurs de tuyauterie, au sein d’un système de carburant complet. Un capteur de température optionnel peut être installé en amont pour permettre au régulateur de débit de compenser les variations de température du carburant gazeux.
La vanne Evolution III est conçue pour fonctionner à des couples de sortie plus élevés que l’unité standard Evolution II-HT G, étendant ainsi son champ d’application à des vannes plus grandes et plus légères.
Applications
– Turbines à gaz alimentées au gaz naturel jusqu’à 6 pouces de diamètre de vanne
– Turbines à gaz alimentées au gaz naturel DLE jusqu’à 6 pouces de diamètre de vanne
Description
La vanne est généralement installée sur la conduite reliant le système d’arrêt de sécurité au collecteur de la turbine à gaz. En fonctionnement, le régulateur de débit reçoit un signal de demande de procédé du système de contrôle de la turbine, calibré en unités de débit thermique, massique ou volumique. L’Evolution III positionne sa vanne de régulation pour fournir le débit demandé au collecteur de la turbine, indépendamment de la pression ou de la température d’alimentation en carburant, pourvu que cette dernière soit suffisante.
Pour les systèmes à faibles émissions à flux secs multiflux, une vanne EVO III est nécessaire pour chaque flux.
Fonctionnalités
- Haute précision, débit entièrement compensé en fonction de la pression et de la température du combustible, adapté aux systèmes DLE
- Répétabilité absolue
- Grande réactivité et stabilité
- Fiable et tolérant aux combustibles impurs, sans capteur de débit, vanne autonettoyante
- Configurable et maintenable par l’utilisateur via une application PC gratuite
- Compatible avec les bus de terrain Profibus et DeviceNet
- Alimentation 24 V CC uniquement
- Compétitif pour une large gamme de turbines
- Joints auto-ajustables à vie assurant une protection optimale contre les fuites
- Certifié pour une utilisation en zones dangereuses (ATEX)
