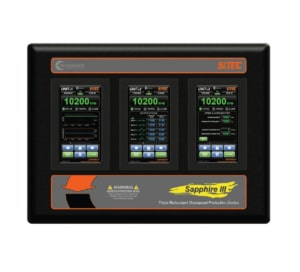

Sapphire III
- Sapphire III
- Application : turbines à vapeur, turbines à gaz, turbines hydrauliques
- Application : moteurs diesel, moteurs à gaz
- Application : compresseurs, pompes
Applications
Le système de détection de survitesse Sapphire III de Heinzmann est spécialement conçu pour répondre aux normes de sécurité fonctionnelle SIL 3, ainsi qu’aux normes API 670 et API 612, pour une large gamme d’applications de machines tournantes :
- Protection contre les survitesses à triple redondance (certifiée SIL-3)
- Sécurité optimale et précise pour une large gamme de turbines à vapeur et de moteurs alternatifs
Le Sapphire III est conçu pour la détection des survitesses et des accélérations des machines tournantes critiques et semi-critiques, notamment les turbines à vapeur, les turbines à gaz, les turbines hydrauliques, les moteurs alternatifs, les compresseurs, les pompes, etc.
Grâce à son temps de réponse matériel de 8 millisecondes et à sa très large bande passante, le Sapphire III est polyvalent et adaptable à toutes les applications.
Le Sapphire III intègre parfaitement le système de survitesse SpeedSys 300 d’ISTEC dans ce dispositif de sécurité entièrement fonctionnel et remplaçable à chaud, tout en offrant au client des interfaces homme-machine (IHM) encastrées et conviviales pour une surveillance claire et précise.
Description
Caractéristiques
- Modules SIL-3 — 3 modules ISTEC intégrés, certifiés SIL-3 et conformes aux normes API 670 et API 612.
- Affichage : 3 écrans tactiles IHM de 7 pouces pour une interface graphique conviviale.
- Détection de perte de capteur : Chaque entrée de capteur de vitesse inclut une détection de circuit ouvert.
- Détection d’accélération : Le Sapphire III est équipé d’algorithmes embarqués qui surveillent l’accélération de la machine.
- Relais de sécurité : Chaque module est équipé de 2 relais de sécurité certifiés SIL pour la protection des machines critiques.
- Sortie analogique : Chaque module est équipé d’une sortie analogique (4-20 mA) certifiée SIL pour la protection des machines critiques.
- Temps de réponse
- Temps de mesure : Dépend de la fréquence du signal et du moyennage, typiquement ± 2 ms.
- Temps de réponse matériel : Relais ≤ 8 ms, Sortie analogique ≤ 100 ms.
- Temps de réponse total : Relais, typiquement ≤ 10 ms, Sortie analogique, typiquement ≤ 100 ms.
Installation
- Dimensions approximatives : 360 mm x 484 mm x 160 mm (Découpe : 332 mm x 456 mm)
- Conçu pour un montage vertical dans un panneau ou une armoire
- Température de fonctionnement/stockage : -20 à 60 °C (-4 à 140 °F)
- Humidité de fonctionnement/stockage : 5 à 80 % HR (sans condensation)
Fonctionnalités
- Logique 2 sur 3
- Haute fiabilité
- Certifié IEC 61508:2010 SIL-3
- Conforme aux normes API 670 et API 612
- Zones dangereuses : ATEX – EN IEC 60079-0:2018
- Détection d’accélération
- Conception simple et robuste
- Temps de réponse total ≤ 10 ms
- 2 relais de sécurité + 1 sortie analogique de sécurité par module
- Entrées et sorties numériques
- Communications TCP/IP Modbus
- Compatible avec tous les types de capteurs de vitesse courants
- Vote externe pour les configurations redondantes
- Autosurveillance et diagnostics avancés
- Intervalle de test de 10 ans (typique)
- Interface homme-machine conviviale pour un affichage clair.
