Amplificateur hydraulique HA22E

Garantie Woodward
Cliquez sur l’image pour l’agrandir

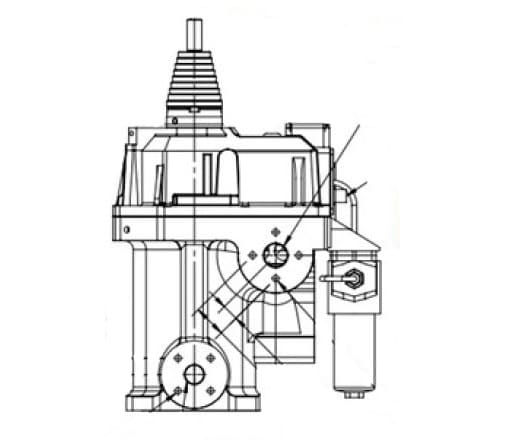

Amplificateur hydraulique HA22E
Application : turbines à vapeur
Application : moteurs diesel, moteurs à gaz

Téléchargez la fiche technique

Applications

L’amplificateur hydraulique HA22E fournit la force nécessaire au fonctionnement de la vanne de régulation des turbines à vapeur ou des tringleries de commande de carburant des grands moteurs alternatifs.
L’amplificateur HA22E à commande électrique est un servomoteur linéaire piloté, utilisé avec le régulateur Si-TEC Xtend CGC/CGC-ET (sortie 0-200 mA), les régulateurs électroniques Woodward, etc.

Modèles

Servomoteur à entrée électrique, simple effet (à ressort)
Servomoteur à entrée électrique, double effet (différentiel)

Description

Entrée

– Résistance : 30-35 ohms à 20 °C
– Courant maximal admissible : 400 mA
– Connecteur : 4 broches MS-3102C-145-2P
– Connecteur antidéflagrant : UL/CSA Classe I et II, Groupes C, D, E, F et G

Sortie

– Diamètre du piston : 184,2 mm
– Course maximale : 76,2 mm ± 0,76 mm (3,00’’ ± 0,03’’)
– Diamètre de la bielle : 38,1 mm Largeur 1,00’’ – Filetage 12 UNF
– Force de blocage maximale en accélération :

Servomoteur simple effet

– 39,8 P – (F1 + KX)
P = pression d’alimentation
F1 = rappel du ressort
K = raideur du ressort
X = course de l’amplificateur

Servomoteur double effet

– 24,5 P
où P = pression d’alimentation
– Charge latérale maximale sur l’arbre de sortie : 170 kg

Étalonnage typique (plage min. et max.)

– Entrée 25 mA : course de sortie 3,8 mm
– Entrée 160 mA : course de sortie 69,1 mm

Précision de la commande

– Constante de temps : environ 0,025 seconde
– Hystérésis : inférieure à 0,25 %

Composants

– Couvercle : aluminium moulé
– Boîtier : fonte ductile moulée
– Tige de sortie : acier trempé et rectifié
– Masse : 120 kg

Montage

– Position : verticale ou horizontale avec vanne pilote au-dessus du servomoteur
– Boulons de fixation : 0,625 diamètre (4)

Alimentation hydraulique

– Type : huiles à base de pétrole
– Source : système de lubrification du moteur principal ou alimentation externe
– Pression d’alimentation : 800 à 3500 kPa (116 à 508 PSI)
– Débit : 760 L/min (200 gpm) lors des variations de vitesse (nécessite un accumulateur de 9,5 L/min) ; fuite inférieure à 15 L/min à 1035 kPa (150 PSI) en régime permanent
– Filtres d’alimentation : 10 à 15 microns (nominal)
– Viscosité : jusqu’à 3000 SSU, mais les performances normales sont basées sur une viscosité de 50 à 2000 SSU
– Température de fonctionnement : -30 à +120 °C

Raccords hydrauliques

– Entrée d’alimentation : filetage 1,625 – 12 UN 2B, profondeur 0,906
– Purge : purge interne par le fond du carter. Filetage optionnel 1.3121 – 12 UN 2B ; les deux côtés du carter sont normalement obturés.
– Entrée d’huile de démarrage : filetage 0.562 – 18 UNF 2B.
L’entrée est normalement obturée.
