Applications
Les transmetteurs de vibrations (vitesse ou déplacement) constituent une solution simple et économique pour la surveillance générale des vibrations des équipements rotatifs. Ils fournissent une sortie analogique aux systèmes PLC ou DCS existants et permettent de suivre les niveaux de vibrations de manière externe dans d’autres systèmes.
- Ils transfèrent (« transmettent ») simplement une mesure spécifique prédéfinie (par ex. vitesse de vibration mm/s rms) et une plage de mesure (par ex. 0…20 mm/s rms) à un DCS ou un PLC via un signal standardisé comme 4-20 mA, par exemple.
- Un transmetteur « traduit » ainsi un type et une plage de mesure spécifiques en un signal qu’un système de contrôle supérieur peut traiter.

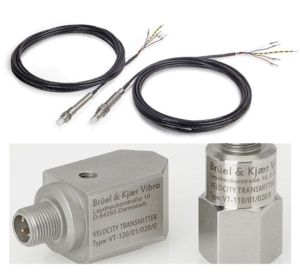

La série de transmetteurs de déplacement intégrés DT-12x est idéale pour la surveillance des machines auxiliaires semi-critiques telles que les ventilateurs, les pompes, les soufflantes, les moteurs ou les petits compresseurs. Le transmetteur de déplacement peut être directement connecté à un système de contrôle de phase (DCS) ou à un automate programmable (API) via sa sortie 4-20 mA.
Les transmetteurs de vitesse VT-110/120 présentent une solution de surveillance fiable et économique permet la mesure globale des vibrations et l’analyse des tendances du niveau vibratoire du carter à l’aide d’un système de contrôle numérique de la vitesse (DCS) ou d’un automate programmable industriel (API). Elle est adaptée aux machines de petite et moyenne taille telles que les ventilateurs, les pompes, les compresseurs, les turbines industrielles et autres équipements rotatifs à roulements.
Le transmetteur de vitesse de vibration industriel hermétique VT-110, alimenté par boucle 4-20 mA, est conçu pour surveiller les vibrations en environnement industriel difficile. Il utilise la boucle 4-20 mA standard qui s’interface directement avec l’API, le DCS et le moniteur 4-20 mA. Les mesures conformes aux normes les plus pertinentes (ISO 10816) ou à une fréquence étendue de 3 à 1 000 Hz conviennent à la quasi-totalité des applications. Sa taille compacte permet une installation dans les espaces restreints.
Description
Le transmetteur de déplacement intégré DT-12x est exclusivement destiné à la mesure des distances mécaniques et des vibrations. Il est principalement utilisé pour la surveillance de l’état des paliers lisses et des arbres rotatifs.

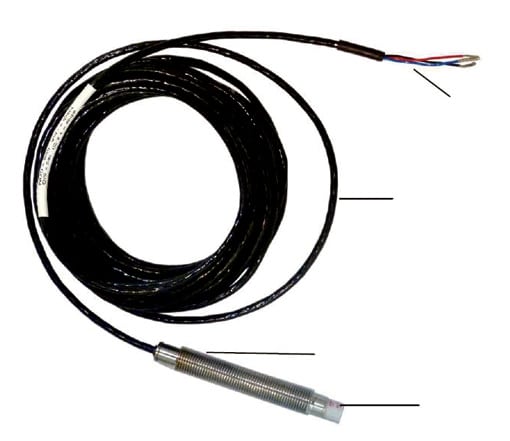

Le transmetteur de déplacement est composé de :
- Extrémité de câble ouverte à 4 conducteurs (transmetteur de déplacement utilisant la technologie à 2 conducteurs et une sortie de signal dynamique)
- Câble intégré
- Boîtier du transmetteur de déplacement
- Embout en céramique
Quels sont les avantages de ce modèle de transmetteur de déplacement ?
- La série DT-12x de transmetteurs de déplacement intégrés offre une surveillance précise et fiable des déplacements radiaux et axiaux des arbres et des vibrations des machines industrielles, à un coût bien inférieur à celui d’un capteur de déplacement classique.
- Aucun moniteur de vibrations n’est nécessaire pour connecter le signal du capteur au DCS/PLC. Le transmetteur est donc non seulement économique avec moins de composants qu’un capteur classique, mais aussi beaucoup plus compact et nécessite un minimum d’installation.
- La série DT-12x est composée de capteurs intégrés : le pilote de vibration (oscillateur) et l’électronique de conditionnement du signal (moniteur de vibrations) sont donc intégrés directement au capteur. L’installation est ainsi grandement simplifiée : le pilote, le moniteur de vibrations et le boîtier de protection ne nécessitent plus ni pilote ni moniteur.
- Le transmetteur est alimenté par la boucle de courant, ce qui signifie que ce capteur basse consommation est facile et économique à installer avec une simple connexion à deux fils. Il fournit un signal 4-20 mA alimenté par une source de tension continue externe peu coûteuse sur la boucle de courant. Correctement sélectionnée, elle n’est pas affectée par les longues distances de câblage, les chutes de tension ni le bruit.
Les transmetteurs de vitesse VT-110/120 présentent les caractéristiques suivantes :
- Sortie analogique 4-20 mA – alimentée par la boucle, proportionnelle à la vitesse de vibration (mm/s eff.)
- Sortie de signal dynamique (tampon)
- Mesures normalisées selon la norme ISO 10816
Fonctionnalités

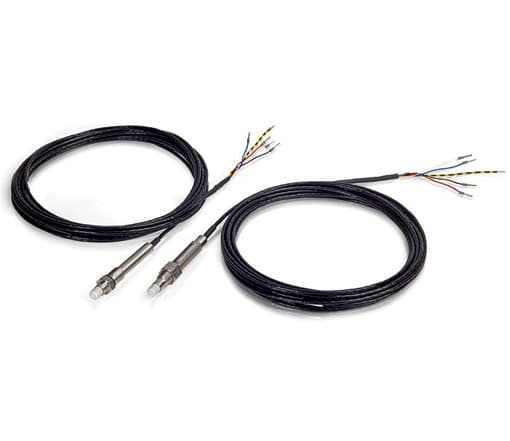

Le transmetteur de déplacement DT-12x présente les caractéristiques suivantes :
- Premier transmetteur de déplacement au monde entièrement intégré et alimenté par boucle de courant
- Mesure de la position axiale et des vibrations relatives de l’arbre
- Sortie analogique 4-20 mA
- Convient aux machines à paliers lisses semi-critiques
- Montage simple
- Installation économique : aucun pilote ni électronique séparé requis
- Simple, économique et fiable
- Coûts de câblage et d’installation réduits grâce à une conception unique monobloc
- Pas besoin de boîtiers, d’espace de montage ni de protection supplémentaires
- Sortie tamponnée
- Installation : avant, arrière, inclinée
- Versions antidéflagrantes disponibles

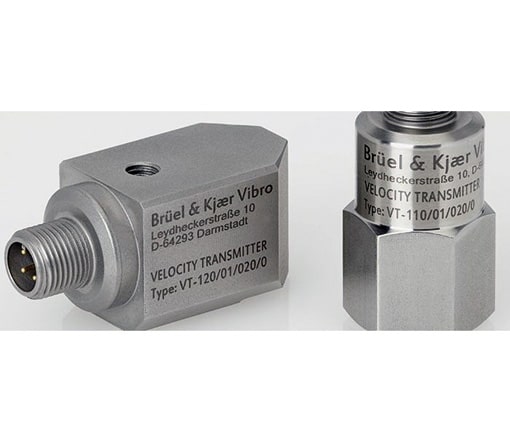

Le transmetteur de vitesse VT-110/120 présente les caractéristiques suivantes :
- Haute qualité avec connecteur M12 scellé en verre, double isolation du boîtier
- Format compact avec technologie de cisaillement annulaire supérieure
- Design industriel IP67, résistant aux chocs
- Plage de températures : -55 … +120 °C
- Prix attractif
