Chaque système XIOS se compose d’une carte mère haute performance et de cartes d’E/S supplémentaires. La carte mère offre une puissance de calcul élevée, une mémoire DRAM et FLASH importante, ainsi que des interfaces de communication modernes. Les cartes d’E/S, de petite taille et configurables par logiciel, peuvent être connectées à la carte mère en nombre et type variables.

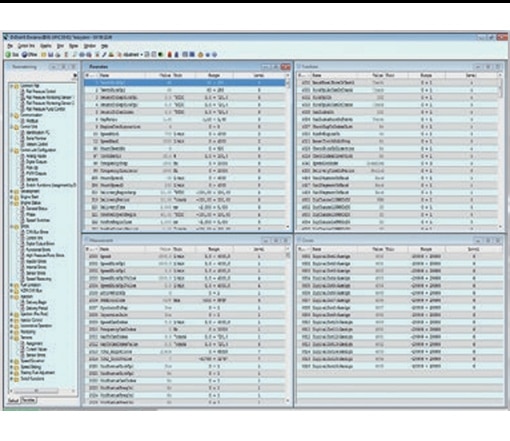

D’autre part, le contrôleur XIOS UC permet aux clients de développer leurs propres fonctions de contrôle à partir de CoDeSys (CEI 61131-3) ou de MATLAB/Simulink. Ceci permet de concevoir des solutions de contrôle complètes et flexibles. Le système d’exploitation temps réel (RTOS), éprouvé et fiable, garantit des performances stables.

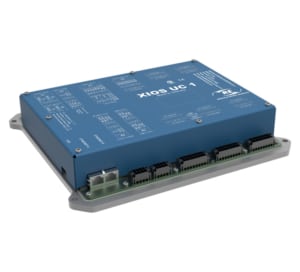

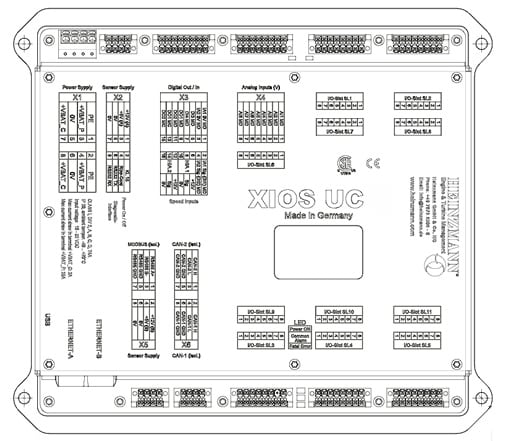

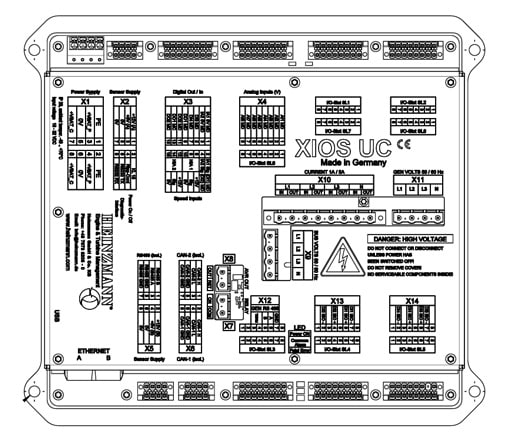

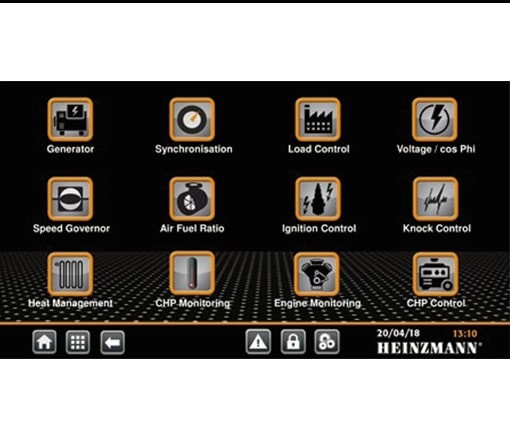

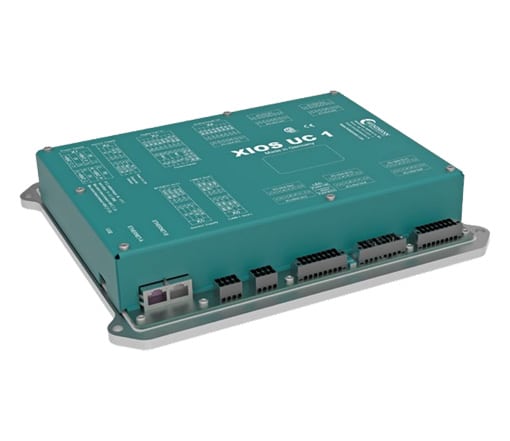

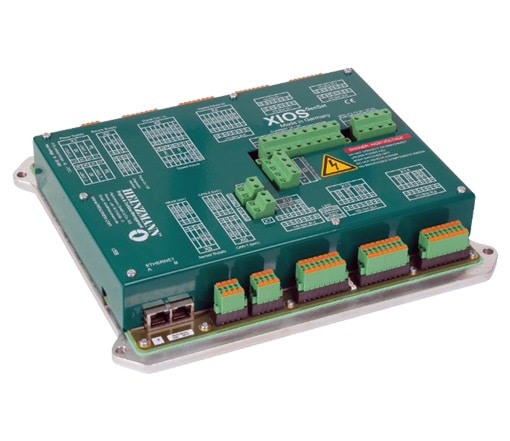

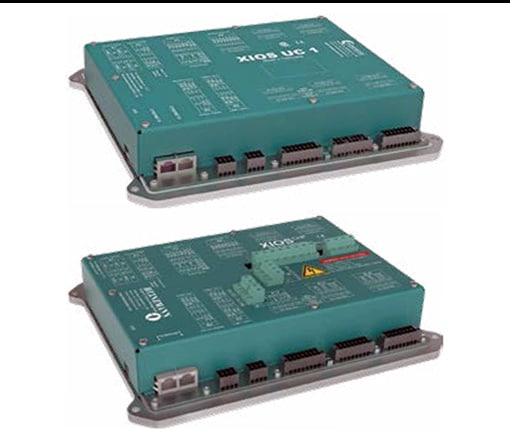

La version de base du contrôleur XIOS UC est le module porteur. Il est équipé de 2 entrées de vitesse ou d’une entrée numérique, de 11 entrées analogiques ou numériques, de 2 sorties numériques et de 4 alimentations pour capteurs. Cinq modules d’E/S supplémentaires peuvent y être connectés. Chacun d’eux peut gérer jusqu’à 4 canaux d’E/S. De plus, deux modules d’extension supplémentaires, offrant 8 entrées analogiques ou numériques, 2 entrées numériques, 2 sorties numériques et 2 entrées de vitesse inductives ou numériques, peuvent être ajoutés. Chacun permet la connexion de modules d’E/S supplémentaires. L’un d’eux est spécialement conçu pour la commande de générateurs et les fonctions de cogénération.

Par ailleurs, toutes les entrées/sorties du contrôleur XIOS sont protégées contre les courts-circuits et offrent un diagnostic des pannes. Les connexions à XIOS s’effectuent facilement grâce à des bornes à connexion rapide.
