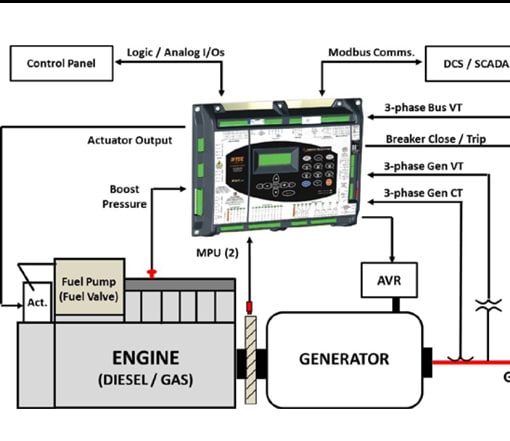

Le Si-TEC Xtend présente les caractéristiques suivantes :

• Vitesse précise régulant généralement à moins de 0,1 % de la vitesse de fonctionnement (nominale) en régime permanent
• Double capteur de vitesse MPU (ou prox.) pour la redondance
• Séquence de démarrage/arrêt automatique initiée par une seule entrée logique pour donner un « démarrage garanti » limité en carburant
• S’interface généralement avec des actionneurs entièrement électriques qui fournissent un retour de position « instantané »
• Capable de piloter une large gamme d’actionneurs, y compris les systèmes électrohydrauliques (par exemple 0-200 mA, solénoïde, etc.) et les systèmes moteur EFI (4-20 mA, 0-5 V, +/-3 V et PWM)
• PID multiples et larges (comprend 5x PID de vitesse, kW PID, processus PID, contrôle de polarisation de tension, contrôle de synchronisation, contrôle kVAr/PF, etc.)
• Courbe limite multipoint « Boost Pressure »
• La logique de contrôle de regroupement permet un transfert « sans à-coups » d’applications à bus unique vers des applications à bus divisé (et vice versa)
• Nombreuses E/S extensibles via le bus CAN (par exemple E/S numériques à distance, thermocouples, etc.)
• Problèmes de bruit et d’harmoniques éliminés par la conception
• Détection de tension et de courant AC RMS triphasé
• Filtrage torsionnel intelligent à réglage automatique
• Les alarmes configurables peuvent être multifonctionnelles
• Fonction « Bum » pour optimiser le réglage du régulateur
• Enregistrement des données accumulées des heures de fonctionnement du moteur, des heures kW, des heures kVAr, etc.
• Fonctions de diagnostic étendues
• Surveillance du moteur via l’annonciateur du générateur Opal

Le Synchroniseur est intégré numériquement au régulateur et présente les caractéristiques suivantes :

• Mieux que 10 secondes (généralement dans les 5 secondes pour 0,1 Hz, 1,0 % de volts et 5° de correspondance de phase) pour la plupart des applications
• Contrôle de rotation des phases lors de la synchronisation
• Matériel « Sync Check » indépendant intégré (vérification du bus et du générateur triphasé)
• Fonction de synchronisation « Permissive » en option
• Détection et fermeture intelligentes du « Dead Bus »
• Paramètres de synchronisation réglables par menu

Le Partage de charge et Contrôle de charge est intégré numériquement au régulateur avec les caractéristiques suivantes :

• Répartition de charge automatique et isochrone (îloté) kW et kVAr
• Précision du partage de charge supérieure à 0,5 %
• Mesure True RMS AC (tension et courant triphasés) avec une précision supérieure à 0,25 %
• Contrôle optimal de la puissance active (kW) et de la puissance réactive (kVAr/PF) lorsque le réseau est mis en parallèle
• Transfert « sans à-coups » de puissance active et réactive
• Limitation de la puissance (kW) en fonction de la température, de la pression de suralimentation, etc. (via un signal 4-20 mA)
• Vitesses de montée/descente de charge réglables
• Contrôle du facteur de puissance (kW et kVar) multimode
• Polarisation AVR pour interface directe avec une large gamme d’AVR (sorties numériques ou +/-8,4 VCC) pour le partage/contrôle du facteur de puissance
• Référencement 4-20 mA et Modbus RS-485 disponible
• Contrôle du facteur de puissance ou du kVAr en charge de base
• Fonction de détection des perturbations vectorielles : détection des coupures de réseau en moins de 40 ms pour assurer le fonctionnement continu de la centrale

Affichage des informations via un indicateur de générateur opal :

• Écran LCD 4 × 20 caractères avec rétroéclairage clignotant pour les alarmes actives
• Affichage des informations essentielles du générateur (tension, fréquence, puissance active et facteur de puissance)
• Touches d’accès rapide pour afficher des données utiles (maintien de la puissance maximale, heures de fonctionnement, état du système de contrôle et alarmes)
• Surveillance des paramètres du moteur : pression d’huile, température d’eau, température d’huile moteur, batterie de démarrage. Alarmes et conditions d’arrêt diverses (pression d’huile basse, température d’eau élevée, survitesse, etc.).

Fonctionnalités d’E/S

• 16 entrées logiques, avec indication d’état par LED, dont 12 sont définies par l’utilisateur pour une grande variété d’utilisations, notamment « Vitesse nominale », « Vitesse rapide », « Maintien de séquence », « Charge de base », « Test de survitesse (Auto) », etc.
• 9 sorties relais, avec indication d’état par LED, dont 8 sont définies par l’utilisateur pour les fonctions de contrôle ou d’alarme

Les fonctions de contrôle typiques incluent :

• • « Solénoïde de carburant »
  • « Démarrage du moteur »
  •  « Préchauffage/Prélubrification du moteur »
  •  « Générateur C/B », etc.

Les fonctions d’alarme typiques incluent :

• • « Puissance inversée »
  • « KVAr inversé »
  • « Charge élevée en kW »
  • « Haute/Basse Fréquence »
  • « Haute/Basse Tension »
  • « Phase déséquilibrée »
  • « Perturbation vectorielle » etc.
• Les relais de sortie individuels peuvent avoir plusieurs fonctions en combinant des alarmes
• Chaque « alarme » peut être sélectionnée pour « Déclencher » directement le Générateur C/B
• 4 entrées analogiques (3x 4-20 mA, 1 x RTD) pour les applications sélectionnables par l’utilisateur. Par ex. Références kW, kVAr, PF et charge de base, température moteur, etc.
• 3 sorties analogiques (4-20 mA) pour les applications utilisateur à conduite directe, par exemple les Compteurs kW, kVAr, PF, RPM, position de l’actionneur et indication du pourcentage de carburant
• Les connexions E/S utilisent des borniers enfichables
• Une extension supplémentaire des E/S est possible via le bus CAN

Le Si-TEC Xtend est livré avec des outils logiciels (basés sur Windows) qui permettent pour chacun :

• d’envoyer les données par email
• d’imprimer ces données à des fins d’archivage
• d’offrir une interface logicielle via PC ou accès à distance

Si-TEC pcConfigurer fonctionne dans un environnement contrôlé et sécurisé pour permettre :

• le stockage et la récupération des paramètres de point de consigne vers et depuis un module Si-TEC Xtend via un PC
• la configuration graphique de la cartographie « Boost Pressure » et de la courbe de linéarisation
• l’enregistrement de tous les paramètres de point de consigne sur le disque
• la configuration pilotée par menu et configuration de l’alarme

Si-TEC pcTune permet d’effectuer le réglage du générateur à distance et dans un environnement contrôlé :

• Avec une précision accrue dans les véritables valeurs techniques et des résultats 100 % reproductibles
• Avec des caractéristiques de récupération testées en provoquant des erreurs et en enregistrant les résultats graphiquement
• 16 valeurs numériques sélectionnées par l’utilisateur peuvent être sélectionnées pour l’affichage
• Plusieurs menus de réglage PID
• Les autres affichages incluent « Panneau d’instruments numériques », « Présentation du système » et « Live Steam Map »

Si-TEC DataView :

• Système de surveillance de centrale électrique à grande vitesse pour PC, configurable pour jusqu’à 24 nœuds (y compris CGC, GSM, ADG, scanner de température, alimentations, etc.)
• Comprend une journalisation étendue des données (jusqu’à 100 données par nœud), l’enregistrement des événements et l’archivage (jusqu’à plusieurs années).
• Données extraites via Modbus RS-485 ou Ethernet (Modbus TCP/IP)
• Exportation du fichier journal via le format CSV pour jusqu’à 20 paramètres
• Fonctionne indépendamment du PLC/SCADA
